色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

304不銹鋼薄壁管退火的作用-百度百科

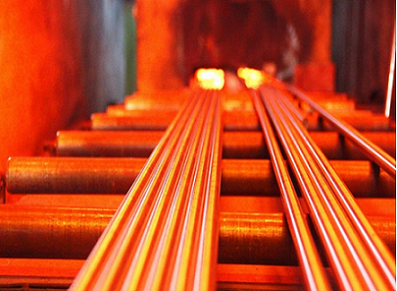

304不銹鋼薄壁管通過固溶處理來軟化，一般將不銹鋼管加熱到 950～1150℃左右，保溫一段時(shí)間，使碳化物和各種合金元素充分均勻地溶解于304不銹鋼管中；然后快速淬水冷卻，碳及其它合金元素來不及析出，獲得純304不銹鋼管組織，稱之為固溶處理。304不銹鋼薄壁管退火的作用有三點(diǎn)：

一、使薄壁不銹鋼管組織和成分均勻一致，這對原料尤其重要，因?yàn)闊彳埦€材各段的軋制溫度和冷卻速度不一樣，造成組織結(jié)構(gòu)不一致。在高溫下原子活動加劇，σ相溶解，化學(xué)成分趨于均勻，快速冷卻后就獲得均勻的單相組織。

二、消除加工硬化，以利于繼續(xù)冷加工。

通過固溶處理，歪扭的晶格恢復(fù)，伸長和破碎的晶粒重新結(jié)晶，內(nèi)應(yīng)力消除，鋼管抗拉強(qiáng)度下降，伸長率上升。

三、恢復(fù)304不銹鋼薄壁管固有的耐蝕性能。

由于冷加工造成碳化物析出，晶格缺陷，使不銹鋼耐蝕性能下降。固溶處理后鋼管耐蝕性能恢復(fù)到最佳狀態(tài)。對于不銹鋼鋼管而言，固溶處理的3個(gè)要素是溫度、保溫時(shí)間和冷卻速度。固溶溫度主要根據(jù)化學(xué)成分確定。

一般說來，合金元素種類多、含量高的牌號，固溶溫度要相應(yīng)提高。特別是錳、鉬、鎳、硅含量高的鋼，只有提高固溶溫度，使其充分溶解，才能達(dá)到軟化效果。

但穩(wěn)定化鋼，如1Cr18Ni9Ti，固溶溫度高時(shí)穩(wěn)定化元素的碳化物充分溶解于304不銹鋼管道中，在隨后的冷卻中會以Cr23C6 的形態(tài)在晶界析出，造成晶間腐蝕。為使穩(wěn)定化元素的碳化物(TiC 和Nbc)不分解、不固溶，一般采用下限固溶溫度。

不銹鋼304管俗話說就是不容易生銹的鋼，實(shí)際上有一部分的不銹鋼，既含有不銹性，又含有耐酸性(耐蝕性)。不銹鋼的不銹性和耐蝕性是因?yàn)樗砻嫔细汇t氧化膜(鈍化膜)的形成。其中不銹性和耐蝕性是相對的。

以上就是304不銹鋼薄壁管退火的作用，實(shí)驗(yàn)證明304鋼管在大氣、水等弱介質(zhì)中和硝酸等氧化性介質(zhì)中，其耐蝕性就會隨鋼中鉻含水量的增加而提高，則是成正比例的當(dāng)鉻含量達(dá)到一定的百分比時(shí)，鋼的耐蝕性就發(fā)生突變，即從易生銹到不易生銹，從不耐蝕到耐腐蝕。
