色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

奧氏體不銹鋼的晶間腐蝕竟然可以防止？

由于馬氏作不銹鋼耐蝕性不足和鐵素體不銹鋼脆性過大，奧氏突然就發(fā)展起來了。它的基本成分為Crl8％、Ni8％，也簡稱18－8鋼。其特點是合碳量低于0.1％，利用Cr、Ni配合獲得單相奧氏體組織。奧氏體不銹鋼現(xiàn)在多用于制造生產(chǎn)硝酸、硫酸等化工設(shè)備構(gòu)件、冷凍工業(yè)低溫設(shè)備構(gòu)件及經(jīng)形變強化后可用作不銹鋼彈簧和鐘表發(fā)條等。其抗均勻腐蝕性能良好，擔(dān)局部抗腐蝕方面存在著問題，如晶間腐蝕。

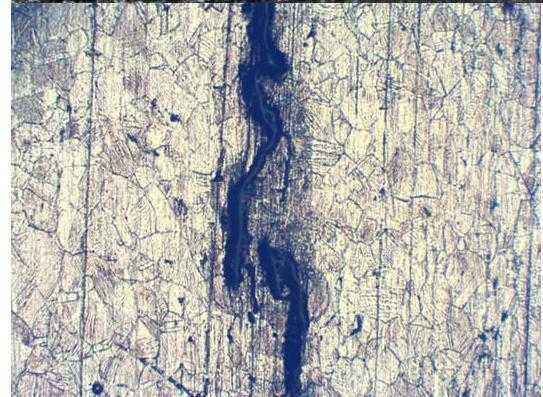

   鐵素體不銹鋼中野存在的晶間腐蝕現(xiàn)象。奧氏作不銹鋼在450～850℃保溫或緩慢冷卻時，會出現(xiàn)晶問腐蝕。合碳量越高，晶間蝕傾向性越大。此外，在焊接件的熱影響區(qū)也會出現(xiàn) 晶間腐蝕。這是由于在晶界上析出富Cr的Cr23C6。使其周圍基體產(chǎn)生貧鉻區(qū)，從而形成腐蝕原電池而造成的。那么，這個晶間腐蝕能有效防止嗎？有！看看以下方法：

   （1）通常鋼中合碳量降至0.03％以下即可滿足抗晶間腐蝕性能的要求?？梢越档弯撝械奶剂浚逛撝泻咸剂康陀谄胶鉅顟B(tài)下在奧氏體內(nèi)的飽和溶解度，即從根本上解決了鉻的碳化物（Cr23C6）在晶界上 析出的問題。

   （2）加入Ti、Nb等能形成穩(wěn)定碳化物或者TiC、NbC元素，避免在晶界上析出Cr23C6，即可防上奧氏體不銹鋼的晶間腐蝕。

   （3）也可以通過調(diào)整鋼中奧氏體形成元素與鐵素體形成元素的比例，使其具有奧氏體+鐵索體雙相組織，其中鐵素體占5％一12％。因為這種雙相組織不易產(chǎn)生晶間腐蝕。

   （4）再者可以適當(dāng)采用熱處理工藝，即可有效防止晶間腐蝕，獲得最佳的耐蝕性。

罡正擁有全自動激光切割機、彎管機、倒角機、精拋機等各項生產(chǎn)設(shè)備，可以圍繞客戶需求實現(xiàn)從產(chǎn)品設(shè)計、打樣到批量制造，為合作伙伴提供高精密度、表面零瑕疵的精密不銹鋼管件。我們同時嚴格堅持按ISO9001質(zhì)量管理體系要求，實現(xiàn)崗位自檢、工序互檢和檢驗員專檢三位一體的質(zhì)量檢測網(wǎng)絡(luò)系統(tǒng)，杜絕不合格品流入客戶。
