色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

不銹鋼換熱器盤管標準

不銹鋼換熱器盤管應用在鍋爐、熱交換設備中等，由于不銹鋼與其他材質相比，總體導熱性更加高，使用成本更低而被廣泛應用。不銹鋼換熱器盤管也有相對應的標準，用于規(guī)定其各個方面。下面，我們來簡單地了解一下不銹鋼換熱器盤管標準。

1、范圍

本標準適用于熱交換器和中低壓鍋爐用奧氏體不銹鋼焊接鋼管。

2、外徑和壁厚

①鋼管的外徑D不超過305mm，壁厚S不超過8.0mm，其外徑和壁厚應符合GB/T 21835的規(guī)定。

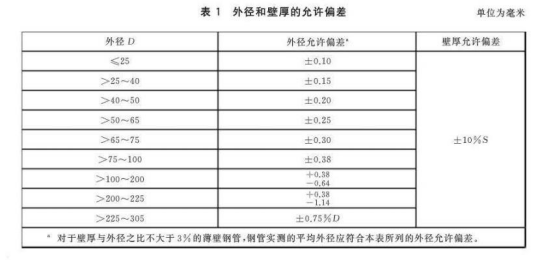

       ②鋼管的外徑和壁厚允許偏差應符合表1的規(guī)定。

3、長度

       鋼管的通常長度為3000mm~18000mm。

4、制造方法

鋼管應采用不添加填充金屬的自動電熔焊接方法制造，鋼管在焊接之后及最終熱處理之前應對焊縫或整管進行冷變形加工。如采用激光焊接方法制造，鋼管可不進行冷變形加工。經供需雙方協(xié)商，并在合同中注明，可規(guī)定冷變形加工的方法以及最小變形量。

5、力學性能

      ①拉伸

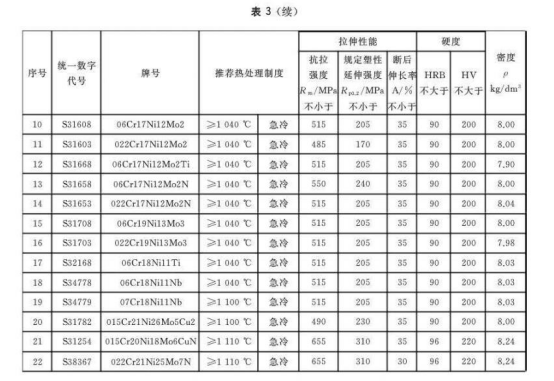

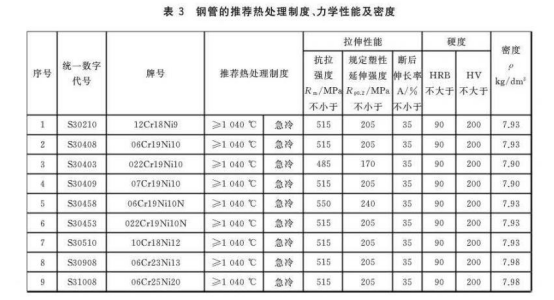

      經熱處理后鋼管的室溫縱向拉伸性能應符合表3的規(guī)定。

      ②硬度

壁厚不小于1.7mm的鋼管應進行母材洛氏硬度試驗，硬度值應符合表3的規(guī)定。經供需雙方協(xié)商，并在合 同中注明，可對鋼管進行維氏硬度試驗，其硬度值應符合表3的規(guī)定。

6、工藝性能

       ①壓扁

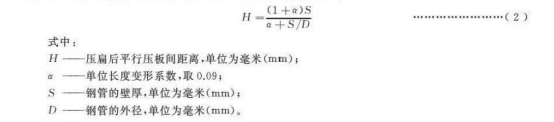

鋼管應進行壓扁試驗。壓扁試驗時，焊縫應位于與施力方向成90°的位置，試樣應壓至兩平板間距為H，H按式（2）計算。壓扁試驗后，試樣不應出現(xiàn)裂縫或裂口。

②卷邊

壁厚不大于2.0mm的鋼管應進行卷邊試驗。卷邊寬度應不小于外徑的15%。卷邊試驗后，試樣不應出現(xiàn)裂縫或裂口。

③擴口

壁厚大于2.0mm的鋼管應進行擴口試驗。擴口試驗的頂心錐度為60°，外徑的擴大值應不小于14%。擴口試驗后，試樣不應出現(xiàn)裂縫或裂口。

④表面質量

鋼管的內外表面應光滑，不應有裂紋、折疊、扭曲、咬邊、未焊透、焊縫內凹。上述缺陷應完全清除，清除處的實際壁厚應不小于壁厚允許的最小值，且清除處應圓滑過渡。鋼管表面允許有局部劃痕、壓痕、麻點存在，但其深度應不超過壁厚下偏差的50%，超過者允許修磨，修磨處的實際壁厚應不小于壁厚允許的最小值。不影響壁厚允許最小值的其他局部缺欠允許存在。鋼管的焊縫余高應采用標準中5.2.2.1規(guī)定的方法去除。

7、試驗方法

     ①鋼管的尺寸和外形應采用符合精度要求的量具逐根測量。

     ②鋼管的內外表面質量應在充分照明條件下逐根目視檢查。

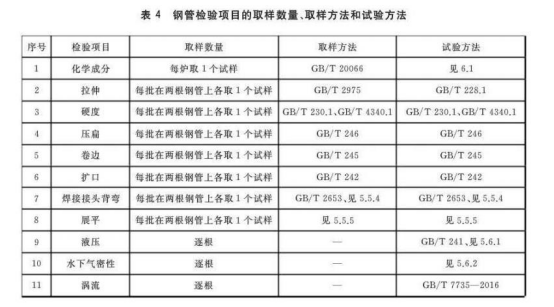

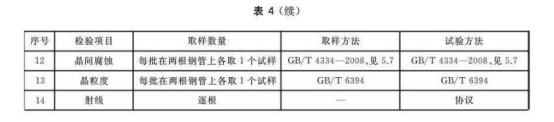

     ③鋼管其他檢驗項目的取樣方法和試驗方法應符合表4的規(guī)定。

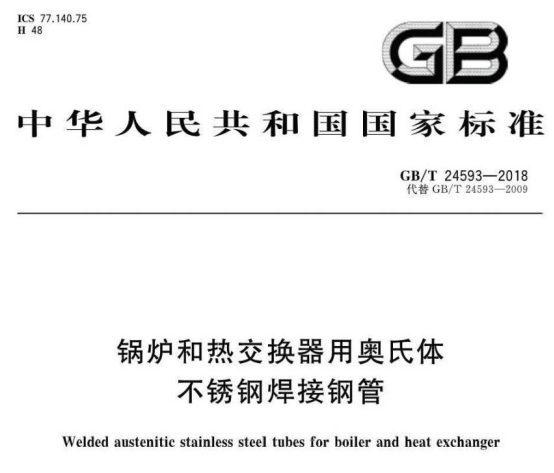

以上就是不銹鋼換熱器盤管標準的截取部分，更多詳細要求可直接參考標準GB/T 24593-2018內容。如果想要了解更多罡正不銹鋼盤管資訊，敬請持續(xù)關注我們的更新。
