色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

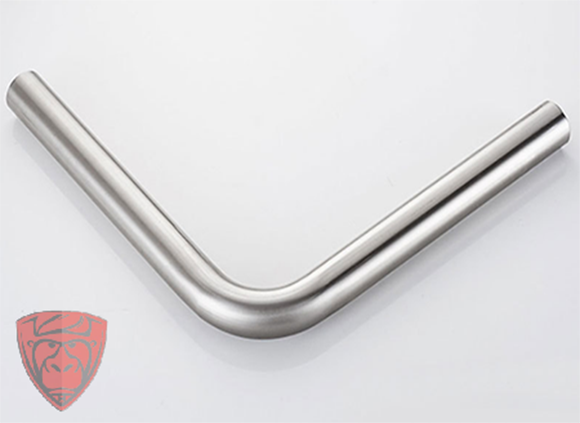

不銹鋼制品管怎么折彎加工效果最好？

當(dāng)不銹鋼制品管用在水龍頭、辦公桌、辦公椅、茶幾中，絕大部分都需要根據(jù)需求角度進行折彎加工，此加工過程最常遇到角度不精準(zhǔn)，過大或者過小，折彎部位出現(xiàn)開裂、褶皺等情況，這就會大大降低產(chǎn)品的檔次了。而這種加工工藝的質(zhì)量都是由技術(shù)員的經(jīng)驗、技術(shù)能力來決定的，這也是為什么很多采購商選擇廠齡較大的進行選購的原因了，今天我們根據(jù)以往的生產(chǎn)經(jīng)驗，總結(jié)出不銹鋼制品管怎么折彎加工效果最好？

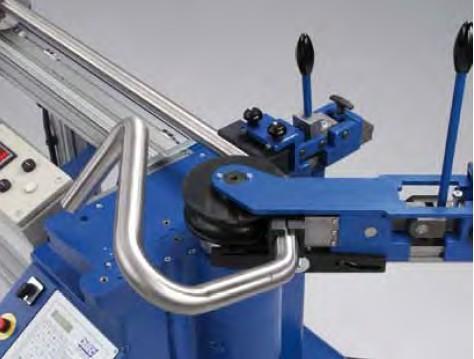

加工方式

不銹鋼管的彎曲有冷彎和熱彎兩種。在常溫下進行的彎曲稱冷彎，常由鉗工完成，缺點是鋼管直徑受限制，一般只能在1CM-5CM之間，如彎度太小，容易出現(xiàn)鋼管直徑變形。當(dāng)工件超過5mm，要在加熱情況下進行彎曲，稱熱彎，常由鍛工完成，缺點是成本高。

工藝難點

不銹鋼焊管加工折彎在單位尺寸下，抗拉強度越大，那么延伸率就越小，所以所需折彎力度越大，折彎的角度也會越大。不銹鋼管的屈服強度如果越大，那么彈性恢復(fù)量也就會越大，如果能得到折彎件90度的角度，那么所需要的壓刀的角度就應(yīng)該設(shè)計的越小。

并且不銹鋼制品管原材料的抗拉強度、延伸率、屈服強度都是直接影響折彎處是出現(xiàn)褶皺、開裂等情況的，所以在原材料的選擇上就要結(jié)合多個性能進行分析。像304材質(zhì)的抗拉強度 σb (MPa)≥515-1035，條件屈服強度 σ0.2 (MPa)≥205，伸長率 δ5 (%)≥40；而201材質(zhì)的抗拉強度σb (MPa)=520，條件屈服強度σ0.2 (MPa)=275MPa，伸長率δ5 (%)=55 ~ 60%。由此可知，304不銹鋼管在彎曲時比201管材的回彈更小，角度更容易控制。

注意事項

圓管彎管正常要求為：彎芯半徑(中心線)R≥1.5~2倍直徑，若R角太小，管子彎出來R角部分會扁。同一根管子的折彎R角一般要保持一致，這樣可以滿足輪模的一致性。彎管的直邊長度要求≥2倍直徑，否則彎管模具無法順利夾持。另外，可以通過溫度改變不銹鋼焊管的硬度，通常在折彎前高溫加熱軟化鋼管，降低折彎難度，防止管材爆裂。

       不銹鋼制品管怎么折彎加工效果最好？首先要選擇合理的加工方式，然后把日常加工過程中的難點列出來，分析其影響因素，再針對材質(zhì)的特性、生產(chǎn)過程中的常見問題進行一一解決；最后加工出來的不銹鋼制品管角度回彈小，折彎部位光滑不開裂。
