色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

不銹鋼制品管擴(kuò)口試驗標(biāo)準(zhǔn)

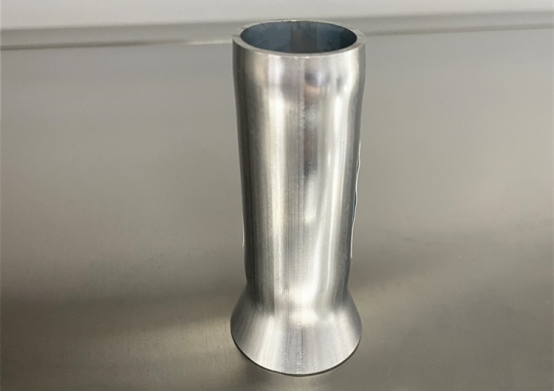

不銹鋼制品管在生產(chǎn)過程中，因加工需要就要進(jìn)行擴(kuò)口加工，不同的客戶對擴(kuò)口的要求不同，但是都需要符合《金屬管擴(kuò)口試驗方法》標(biāo)準(zhǔn)。下面，罡正帶你了解不銹鋼制品管擴(kuò)口試驗標(biāo)準(zhǔn)。

一、范圍

       本標(biāo)準(zhǔn)規(guī)定了測定圓形橫截面金屬管塑性變形能力的擴(kuò)口試驗方法。

本標(biāo)準(zhǔn)適用于外徑不超過150 mm(有色金屬管外徑不超過100 mm)、管壁厚度不超過10 mm 的金屬管。本標(biāo)準(zhǔn)適用金屬管的外徑和壁厚范圍可以在相關(guān)的產(chǎn)品標(biāo)準(zhǔn)中做更詳細(xì)的規(guī)定。

二、原理

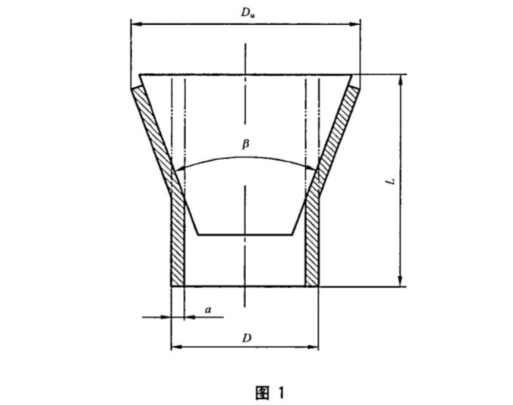

用圓錐形頂芯擴(kuò)大不銹鋼制品管試樣的一端，直至擴(kuò)大端的最大外徑達(dá)到相關(guān)產(chǎn)品標(biāo)準(zhǔn)所規(guī)定的值(見圖1)。

三、試驗設(shè)備

1、可調(diào)速的壓力機(jī)或萬能試驗機(jī)

2、圓錐形頂芯應(yīng)具有相關(guān)產(chǎn)品標(biāo)準(zhǔn)所規(guī)定的角度,其工作表面應(yīng)磨光并具有足夠的硬度。推薦采用的頂芯角度為30°、45°和60°。

四、試樣

1、試樣長度取決于頂芯的角度。當(dāng)頂芯角度等于或小于30°時，試樣長度L應(yīng)近似為2D；當(dāng)頂芯角度大于30°時，試樣長度L應(yīng)近似為1.5D。如果在擴(kuò)口試驗后剩余的圓柱部分長度不小于0.5D時，可以使用較短的試樣。

2、試樣的兩端面應(yīng)垂直于管子軸線。試驗端的棱邊允許用銼或其他方法將其倒圓或倒角。

注：如果試驗結(jié)果滿足試驗要求，可以不對試樣的棱邊倒圓或倒角。

3、試驗焊接管時，可以去除不銹鋼制品管內(nèi)的焊縫余高。

五、試驗程序

1、試驗一般應(yīng)在10℃~35℃的室溫范圍內(nèi)進(jìn)行。對要求在控制條件下進(jìn)行的試驗,試驗溫度應(yīng)為23℃士5℃。

2、平穩(wěn)地對圓錐形頂芯施加力使其壓人試樣端部進(jìn)行擴(kuò)口,直至達(dá)到所要求的外徑。擴(kuò)口期間圓錐形頂芯的軸線應(yīng)與試樣的軸線一致。

試樣擴(kuò)口后的最大外徑D或以原始外徑d的百分比表示的擴(kuò)口率應(yīng)在相關(guān)產(chǎn)品標(biāo)準(zhǔn)中規(guī)定。頂芯角度β也應(yīng)在相關(guān)產(chǎn)品標(biāo)準(zhǔn)中規(guī)定。

注：擴(kuò)口率(X)計算公式：X(%)=(D-d)/d×100

3、當(dāng)試驗縱向焊管時，允許使用帶溝槽的頂芯，以適應(yīng)不銹鋼制品管內(nèi)的焊縫余高。

 允許潤滑頂芯。在試驗期間頂芯不應(yīng)相對于試樣轉(zhuǎn)動。

4、出現(xiàn)爭議時，壓板的移動速度不應(yīng)超過50 mm/ min。

5、對擴(kuò)口試驗結(jié)果的評定應(yīng)依據(jù)相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求。當(dāng)產(chǎn)品標(biāo)準(zhǔn)中沒做規(guī)定時,在不使用放大鏡的情況下，如果無可見裂紋，應(yīng)評定為合格。僅在試樣棱角處的輕微開裂不應(yīng)判廢。

以上就是不銹鋼制品管擴(kuò)口試驗標(biāo)準(zhǔn)的內(nèi)容了。應(yīng)用的領(lǐng)域不同客戶對不銹鋼制品管的要求也不一樣，為確保管材質(zhì)量，一定要選用大廠家原材料并且有良好的延展性能。
