色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

316L不銹鋼制品管生產(chǎn)要點(diǎn)——焊接

316L不銹鋼耐腐蝕性能強(qiáng)、綜合力學(xué)性能優(yōu)良，是目前耐腐蝕應(yīng)用較為廣泛的不銹鋼材料之一。316L不銹鋼屬于奧氏體不銹鋼，其具有線膨脹系數(shù)大、熱導(dǎo)率低的特點(diǎn)。一般情況下，焊接性能良好。接下來(lái)就看看316L不銹鋼制品管生產(chǎn)要點(diǎn)——焊接。

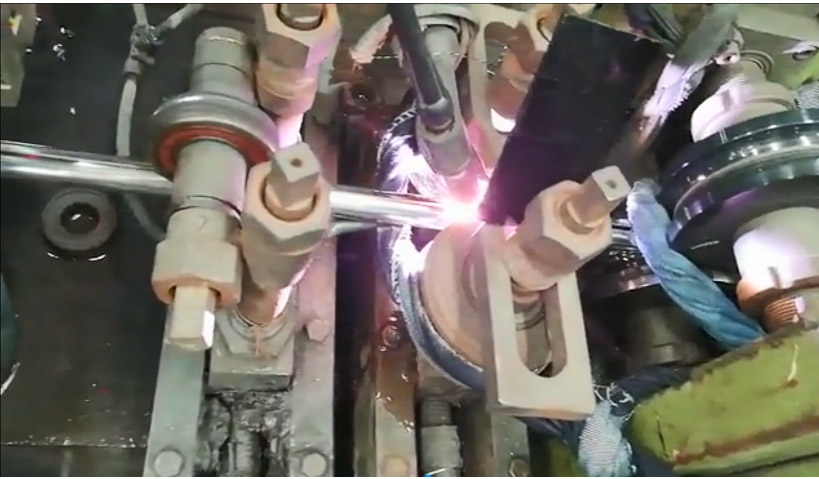

在實(shí)際生產(chǎn)中，鋼管一般采用手工電弧焊和TIG焊。直徑較小的316L不銹鋼制品管焊接時(shí)應(yīng)采用單面焊雙面成形工藝，如用手工電弧焊，管材內(nèi)壁的焊縫成形難以控制，而用TIG焊就容易多了。使用TIG焊時(shí)，應(yīng)選用與316L不銹鋼相匹配的專用焊接材料，例如ST-316L型號(hào)的TIG焊絲。

316L不銹鋼管的焊接過(guò)程中，為了降低產(chǎn)生熱裂紋的傾向，必須嚴(yán)格控制焊接過(guò)程中的熱輸入和防止高溫停留的時(shí)間過(guò)長(zhǎng)，導(dǎo)致焊縫晶粒嚴(yán)重長(zhǎng)大。由于熱輸入與電流、電壓和焊接速度有關(guān)，因此焊接過(guò)程中，在滿足焊接質(zhì)量的前提下，盡量降低焊接電流和電壓，提高焊接速度，盡可能采用多層多道焊，同時(shí)多采用直線運(yùn)條法，減少高溫停留的時(shí)間?？刂频篱g溫度不高于80°C，其焊接工藝要求如下：

1. 焊接時(shí)，為了保證焊接的穩(wěn)定性，因而采用直流電源；同時(shí)為了降低鎢棒側(cè)的溫度，減少鎢棒的燒損，因此采用直流正接DC（-）。

2. 焊前需將不銹鋼管坡口2側(cè)打磨光滑，去污除銹，進(jìn)行2點(diǎn)定位法或者3點(diǎn)定位法；水平定位焊時(shí)，為了保證焊接的準(zhǔn)確性，需在6點(diǎn)處做好標(biāo)記。為了保證焊接質(zhì)量，避免飛濺，應(yīng)在坡口以外的部位引弧，焊縫表面要求光潔，徹底清除殘?jiān)?/span>

3. 打底焊時(shí)焊縫厚度盡量薄而均勻，不要急于加絲，一定等熔池的溫度較高，能夠也與根部熔合良好，看到根部有一個(gè)很小的熔孔，說(shuō)明焊接背面成型良好。收弧時(shí)盡量采用要衰減收弧，如焊機(jī)無(wú)此功能，焊槍在收尾處停留的時(shí)間長(zhǎng)一些，以免產(chǎn)生縮孔。如有收弧縮孔，應(yīng)用磨光機(jī)清除掉。同時(shí)必須在坡口內(nèi)引弧熄弧，熄弧時(shí)應(yīng)填滿弧坑，防止弧坑裂紋。

4. 氬弧焊焊接時(shí)，為了保證管材內(nèi)壁良好結(jié)合性能和機(jī)械性能，必須在管內(nèi)充滿氬氣，與保護(hù)焊縫背面的成型。焊接前2~3分鐘應(yīng)提前通氣，通氣的流量為8~12L/min，結(jié)束后滯后2~3分鐘再停氣，以保證取代管內(nèi)原有的空氣，提高焊接質(zhì)量。

5. 施焊中間?；』蚝附咏Y(jié)束時(shí)，要用衰減法熄弧。即收弧時(shí)，將焊槍輕移至坡口外，使電弧熄滅，再立即將焊槍收至收弧處，繼續(xù)送氣3~5秒，使焊接熔池在延時(shí)氣體的保護(hù)下冷卻，以防止產(chǎn)生縮孔和裂紋，焊后在自然環(huán)境下冷卻。

6. 層間溫度應(yīng)不大于80℃。由于316L不銹鋼導(dǎo)熱性強(qiáng)、淬硬傾向小，在450-850℃易產(chǎn)生晶間腐蝕現(xiàn)象，可以通過(guò)急冷方式進(jìn)行降溫控制（可采用水冷）。在焊接時(shí)，焊絲直線運(yùn)絲，不作橫向擺動(dòng)，可以避免焊縫過(guò)熱。

由于316L不銹鋼制品管屬于奧氏體不銹鋼，其本身的焊接性能優(yōu)良，一般不要采用預(yù)熱。焊接只需要把焊縫2側(cè)20-30mm范圍內(nèi)清污除銹，坡口間隙2-3mm，坡口鈍邊1mm左右。但由于316L不銹鋼的熱導(dǎo)率小，而且熱膨脹系數(shù)大，焊接過(guò)程中熱脹冷縮，容易產(chǎn)生較大的焊接變形和焊接應(yīng)力。對(duì)此，應(yīng)盡可能選用焊接能量集中的焊接方法，如鎢極氬弧焊，采用較小的焊接電流和電壓，直線運(yùn)條，采用多層多道焊。
