色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

304不銹鋼制品管性能受到滲氮溫度的影響有哪些？

由于304不銹鋼制品管具有美觀表面、良好的耐腐蝕性能、韌性與易塑性加工特性，并且焊接性能也非常不錯，所以被大規(guī)模的應(yīng)用在了化工、食品、機械設(shè)備等行業(yè)。

但由于不銹鋼管的硬度低、耐磨性差，使得其在很多考驗?zāi)湍バ缘膱龊系氖褂檬艿较拗?，特別是在腐蝕、磨損和重載等多種因素同時存在的條件下，不銹鋼的使用壽命會有明顯減小?，F(xiàn)在有一種有效方法，通過離子滲氮可以提高304不銹鋼制品管的表面強度，以便增強材料的耐磨性能來延長使用壽命。

奧氏體不銹鋼無法通過相變進行強化，并且常規(guī)離子滲氮因為滲氮溫度高（500℃以上），滲層中有鉻的氮化物析出，使基體貧鉻，在不銹鋼精密管表面硬度明顯提高的同時表面耐腐蝕性能會有嚴(yán)重惡化，從而失去材料的特性。使用直流脈沖離子滲氮設(shè)備，對管材做低溫離子滲氮處理，在其耐腐蝕性基本保持不變的情況下增強材料表面硬度，以便提高其耐磨性能，同時和常規(guī)滲氮溫度下的離子滲氮處理試樣進行比較。

實驗在30kW直流脈沖離子滲氮爐內(nèi)進行，直流脈沖電源的參數(shù)為：電壓0～1000V可調(diào)，占空比15%～85%可調(diào)，頻率1kHz。測溫系統(tǒng)由紅外測溫儀IT-8測量，試樣的材料為18Cr-12Ni-2.5Mo奧氏體不銹鋼，其化學(xué)成分(質(zhì)量分?jǐn)?shù)，%)為：0.06C，19.23Cr，11.26Ni，2.67Mo，1.86Mn，余為Fe；試樣尺寸Φ24mm×10mm。

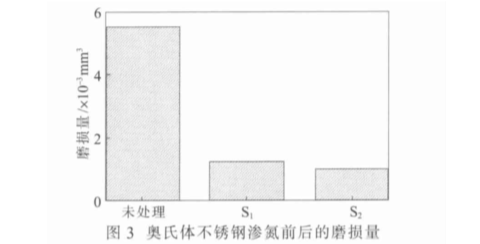

實驗前依次用水磨砂紙打磨試樣，去油污，酒精清洗吹干，放到陰極盤的中央，抽真空到50Pa以下。采用低溫和常規(guī)滲氮溫度對精密不銹鋼管進行離子滲氮，滲氮層的顯微硬度均達(dá)到1150HV0.05以上，低溫離子滲氮得到的滲氮層較薄，硬度梯度大。不銹鋼焊管經(jīng)過低溫離子滲氮（S1）后，其耐磨性能提高4～5倍，而耐腐蝕性基本保持不變；常規(guī)滲氮溫度（S2）下離子滲氮，雖然耐磨性能也提高4～5倍，但由于鋼管表面有鉻的氮化物析出，使其耐腐蝕性能大幅度下降。

以上就是304不銹鋼制品管性能受到滲氮溫度的影響有哪些的內(nèi)容了。通過以上介紹我們可知，在經(jīng)過低溫離子滲氮后，耐磨性能提高4~5倍，而耐腐蝕性不變；在常規(guī)溫度下，雖然耐磨性也能提高4~5倍，但是耐腐蝕性能大大下降。
