色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

不銹鋼制品管的壓扁試驗標準

不銹鋼制品管工藝性能檢驗可以通過壓扁試驗、彎曲試驗、擴口試驗、卷邊試驗等方面進行檢驗，用以檢驗鋼管在隨后加工制造工藝過程中自身質(zhì)量的適用能力。常用的工藝性能檢測有壓扁、彎曲、卷邊、擴口試驗等。之前分享過擴口試驗標準與彎曲試驗標準，下面罡正不銹鋼帶你了解不銹鋼制品管的壓扁試驗標準。

一、范圍

1、本標準規(guī)定了測定圓形橫截面金屬管塑性變形能力的壓扁試驗方法，包括顯示其缺陷。

2、本標準適用于外徑不超過600 mm，壁厚不超過外徑的15%的金屬管。本標準適用的金屬管外徑和壁厚范圍可以在相關的產(chǎn)品標準中做更詳細的規(guī)定。

二、符號、名稱和單位

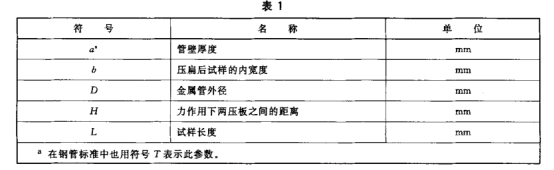

      本標準使用的符號、名稱和單位在表1和圖1中規(guī)定。

三、原理

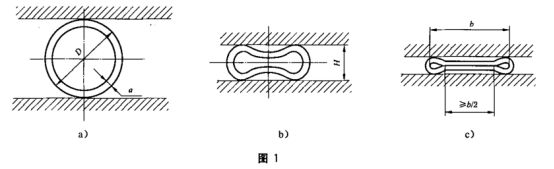

1、垂直于金屬管縱軸線方向?qū)σ?guī)定長度的試樣或金屬管端部施加力進行壓扁,直至在力的作用下兩壓板之間的距離達到相關產(chǎn)品標準所規(guī)定的值[見圖la)和圖1b)]。

2、如為閉合壓扁,試樣內(nèi)表面接觸的寬度應至少為標準試樣壓扁后其內(nèi)寬度b的1/2[見圖1c)]。

四、實驗設備

1、試驗機應能將試樣壓扁至規(guī)定的兩平行壓板之間的距離。壓板應具有足夠剛度。

2、壓板的寬度應超過壓扁后的試樣寬度,即至少為1.6D。壓板的長度應不小于試樣的長度。

五、試樣

1、試樣長度應不小于10 mm，但不超過100 mm。試樣的棱邊允許用銼或其他方法將其倒圓或倒角。（注：如果試驗結(jié)果滿足試驗要求，可以不對試樣的棱邊倒圓或倒角。）

2、如要在一根全長度不銹鋼制品管的管端進行試驗時，應在距管端面為試樣長度處垂直于管縱軸線切口，切割深度至少達外徑的80%?！?/span>

六、試驗程序

1、試驗一般應在10℃～35℃的室溫范圍內(nèi)進行。對要求在控制條件下進行的試驗，試驗溫度應為23℃士5℃。

2、試樣置于兩壓板之間。

3、 焊接管的焊縫應置于相關產(chǎn)品標準所規(guī)定的位置。

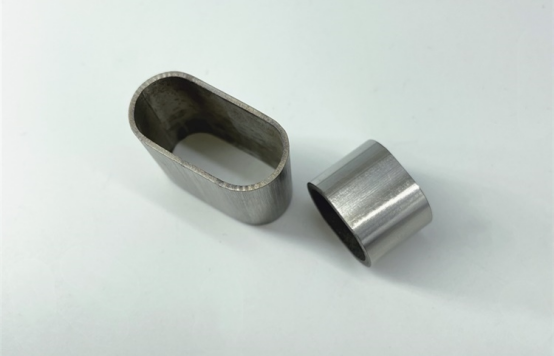

4、沿垂直于管子縱軸線方向移動壓板進行壓扁試驗。

5、出現(xiàn)爭議時，壓板的移動速率不應超過25 mrn/ min。

6、對壓扁試驗結(jié)果的說明應依據(jù)相關產(chǎn)品標準的要求。當產(chǎn)品標準中沒做規(guī)定時，在不使用放大鏡的情況下，如果無可見裂紋，應評定為合格。僅在試樣棱角處的輕微開裂不應判廢。

以上就是不銹鋼制品管的壓扁試驗標準，通過這個試驗方法，可以測定圓形橫截面不銹鋼管壓扁至規(guī)定尺寸的塑性變形能力。其次，一批合格的不銹鋼制品管在壓扁試驗后，不會出現(xiàn)裂紋、裂口或破損等現(xiàn)象。更多詳情的內(nèi)容，請查看標準GB/T 246-2007《金屬管 壓扁試驗方法》。
