色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

不銹鋼制品管卷邊試驗標(biāo)準(zhǔn)

不銹鋼制品管應(yīng)用于五金制品、家具、衛(wèi)浴、機械結(jié)構(gòu)等，對尺寸精度、表面處理、力學(xué)機械性能等會有一定的要求，有時客戶還會要求進行折彎、卷邊、打孔等加工。但為了能讓產(chǎn)品達到要求，會進行多次的試驗。例如卷邊，與不銹鋼管的塑性變形能力有關(guān)，那么就要根據(jù)標(biāo)準(zhǔn)進行多次的試驗，并且記錄數(shù)據(jù)，才能了解哪個結(jié)果適用。那么接下來看看不銹鋼制品管卷邊試驗標(biāo)準(zhǔn)。

一、范圍

本標(biāo)準(zhǔn)規(guī)定了測定圓形橫截面金屬管塑性變形能力的卷邊試驗方法。

除相關(guān)產(chǎn)品標(biāo)準(zhǔn)規(guī)定以外，本標(biāo)準(zhǔn)適用于外徑不超過150mm，壁厚不超過10mm的金屬管。

二、符號、名稱和單位

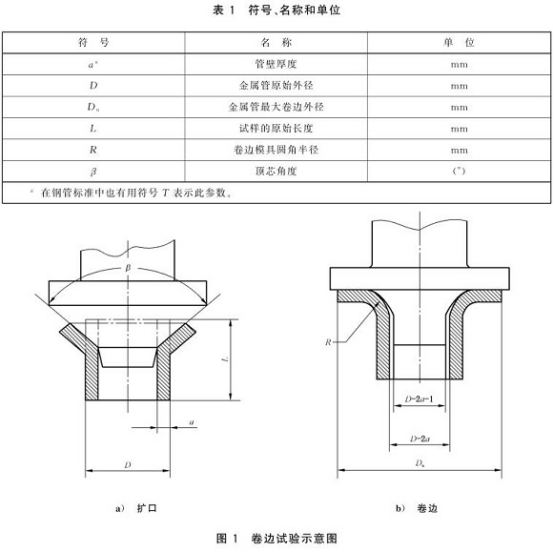

本標(biāo)準(zhǔn)使用的符號、名稱和單位在表1和圖1中規(guī)定。

三、試驗原理

在不銹鋼制品管試樣的端部，垂直于管軸線的平面上形成卷邊，直至卷邊后的外徑達到相關(guān)產(chǎn)品標(biāo)準(zhǔn)的規(guī)定值。

四、試驗設(shè)備

1. 速率可調(diào)的壓力機或萬能試驗機。

2. 成形裝置：具有足夠硬度經(jīng)拋光，且包括：

（1）具有合適角度的圓錐形頂芯（一般為90°）；

（2）滿足如下要求的卷邊模具：①圓柱端的直徑比管的內(nèi)徑小1mm；②同心的平臺部分垂直于卷邊模具的軸線，其直徑不小于金屬管最大卷邊外徑；

（3）卷邊過程中用于支撐不銹鋼制品管另一端的支撐平臺。

五、試樣

1. 試樣長度L應(yīng)近似為1.5D。如果在卷邊試驗后剩余的圓柱部分長度不小于0.5D時，可使用較短的試樣。

2. 試樣的兩端面應(yīng)垂直于金屬管軸線。試驗端的棱邊允許用銼或其他方法將其倒圓或倒角。

注：如果試驗結(jié)果滿足試驗要求，可不對試樣的棱邊倒圓或倒角。

3. 試驗焊接管時，可去除管內(nèi)的焊縫余高。

六、試驗程序

1. 試驗一般應(yīng)在10℃~35℃的室溫范圍內(nèi)進行。對要求在控制條件下進行的試驗，試驗溫度應(yīng)為23℃±5℃。

2. 對圓錐形頂芯施加力使其壓入試樣一端進行預(yù)擴口，直至擴大試樣的外徑達到可以形成卷邊試驗所規(guī)定的外徑（D_U）[見圖1a）]。

3. 卸下圓錐形頂芯，如果試樣沒有裂紋，換上卷邊模具[見圖1b）]。

4. 對試樣施加軸向力使其形成卷邊，直至擴大部分垂直于試樣軸線形成所要求直徑的卷邊。

5. 允許潤滑頂芯，在試驗期間頂芯不應(yīng)相對試樣轉(zhuǎn)動。

6. 出現(xiàn)爭議時，試驗速率不應(yīng)超過50mm/min。

7. 卷邊直徑（D_U）和卷邊模具圓角半徑R應(yīng)由相關(guān)產(chǎn)品標(biāo)準(zhǔn)規(guī)定。

8. 對卷邊試驗結(jié)果的說明應(yīng)依據(jù)相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求。當(dāng)相關(guān)產(chǎn)品標(biāo)準(zhǔn)中未做規(guī)定時，在不使用放大鏡的情況下，如果無目視可見裂紋，應(yīng)評定為合格。僅在試樣棱角處出現(xiàn)微裂紋不應(yīng)判廢。

以上就是不銹鋼制品管卷邊試驗標(biāo)準(zhǔn)，測定所需要的試驗設(shè)備、試樣和試驗程序等內(nèi)容都介紹的很清楚了，在要求進行卷邊工藝時，可以根據(jù)以上標(biāo)準(zhǔn)內(nèi)容進行，就可以測定不銹鋼制品管的塑性變形能力。合格的產(chǎn)品在經(jīng)過卷邊試驗后，不會出現(xiàn)裂紋等現(xiàn)象。
