色欲天天综合婷婷国产精品_精品无人区无码乱码毛片国产_白白在线黄色视频_91啪欧美亚洲国产区_午夜亚洲福利在线_中文免费国产综合_在线播放av网址_五月天激情乱伦小说_國產精品專區第二_熟妇的味道hd中文字幕

不銹鋼精密管酸洗過程中的缺陷與預(yù)防措施（一）

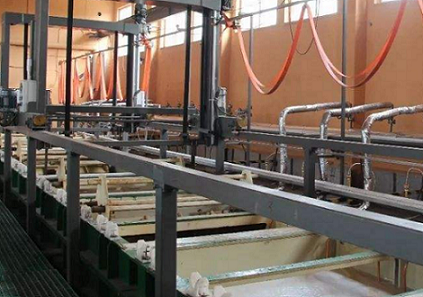

在實(shí)際不銹鋼精密管酸洗加工操作中，難免會(huì)遇到一些問題，比如因酸洗而導(dǎo)致管材表面產(chǎn)生缺陷，如果不知道這些缺陷的原因與解決方法，那下次還會(huì)犯同樣的錯(cuò)誤。下面就來介紹下不銹鋼精密管在酸洗中產(chǎn)生缺陷的原因。

1、酸洗氣泡

酸洗氣泡是由于酸與裸露的金屬作用，生成氫氣所導(dǎo)致的。詳細(xì)的形成機(jī)理是指不銹鋼和酸產(chǎn)生化學(xué)反應(yīng)時(shí)，生成了部分氫原子，它滲透到鋼的結(jié)晶格子中，并使其變形，變形后使氫更向金屬內(nèi)擴(kuò)散，其中一部分氫原子穿過鋼板并分子化，從酸液中逸出，部分氫原子的分子化在晶格變形產(chǎn)生的“顯微空孔”邊界上，或不銹鋼的夾雜及孔隙中進(jìn)行，氫在空孔中的壓力可達(dá)到很大值(幾十兆帕)，使不銹鋼精密管中產(chǎn)生了引起氫脆的內(nèi)應(yīng)力。

這會(huì)使得鋼管在進(jìn)行冷軋加工時(shí)發(fā)生噼啪的爆炸聲，其外觀特征是呈條狀的小鼓泡，破裂后表現(xiàn)為黑色細(xì)裂縫。經(jīng)過軋制后，板面的氣泡裂縫會(huì)延伸擴(kuò)大，從而降低產(chǎn)品的力學(xué)性能（沖擊韌性）。

避免形成酸洗氣泡的方法是調(diào)整酸液的濃度、控制酸洗時(shí)溶液的溫度和帶鋼表面平直狀態(tài)等。

2、過酸洗

如果不銹鋼焊管在酸溶液中停留時(shí)間過長，在酸溶液作用下，使其表面慢慢變成粗糙麻面的現(xiàn)象就叫過酸洗。

過酸洗的延伸性大大降低，在軋制過程中，很容易斷裂和破碎，并且造成粘輥。過酸洗的即使軋制成材也不能作為成品，因?yàn)樗牧W(xué)性能大大降低了。

產(chǎn)生過酸洗的原因是機(jī)組連續(xù)作業(yè)中斷，使酸洗失去連續(xù)性，或因帶鋼斷帶導(dǎo)致處理時(shí)間過長等。預(yù)防方法是密切全機(jī)組的操作配合，保證生產(chǎn)正常進(jìn)行。

3、欠酸洗

不銹鋼制品管酸洗之后，其表面殘留部分沒有洗掉的氧化鐵皮時(shí)被叫做欠酸洗。欠酸洗的管材，輕的會(huì)在軋制之后表面呈暗色或花臉狀；嚴(yán)重時(shí)氧化鐵皮會(huì)被壓入板中呈黑斑。另外氧化鐵皮的延伸性較差，所以在軋制后因延伸不均也會(huì)使精密不銹鋼管出現(xiàn)浪形或瓢曲等缺陷。有時(shí)氧化還會(huì)牢固地貼附在軋輥表面，直接導(dǎo)致軋制廢品增多等。

產(chǎn)生欠酸洗一般是因?yàn)檠趸F皮的厚度不均勻，比較厚的部分的氧化鐵皮需要較長酸洗時(shí)間，同時(shí)其中的Fe0分解成了較難溶解的Fe2O3(Fe3O4)；另外有的浪度和鐮刀彎較大，在酸洗過程中，起浪部分或彎起部分沒有浸泡在酸液中通過，造成漏酸洗。在實(shí)際生產(chǎn)中欠酸洗主要會(huì)出現(xiàn)在帶鋼的頭尾段和兩側(cè)邊緣。

以上就是不銹鋼精密管酸洗過程中的缺陷與預(yù)防措施的一部分內(nèi)容。總的來說，以上不銹鋼精密管表面酸洗時(shí)產(chǎn)生的缺陷，只要仔細(xì)操作，嚴(yán)格執(zhí)行酸洗工藝制度和操作規(guī)程，及時(shí)檢查和維修設(shè)備，是可以避免和減少的。
